工作原理：

          该供电系统由太阳能电池板阵列、风力发电机共同发电，将电能储存在后备电源装置，再通过逆变器变成交流电接入到交流配电柜输出，构成回路，即孤立运行的智能微电网系统。

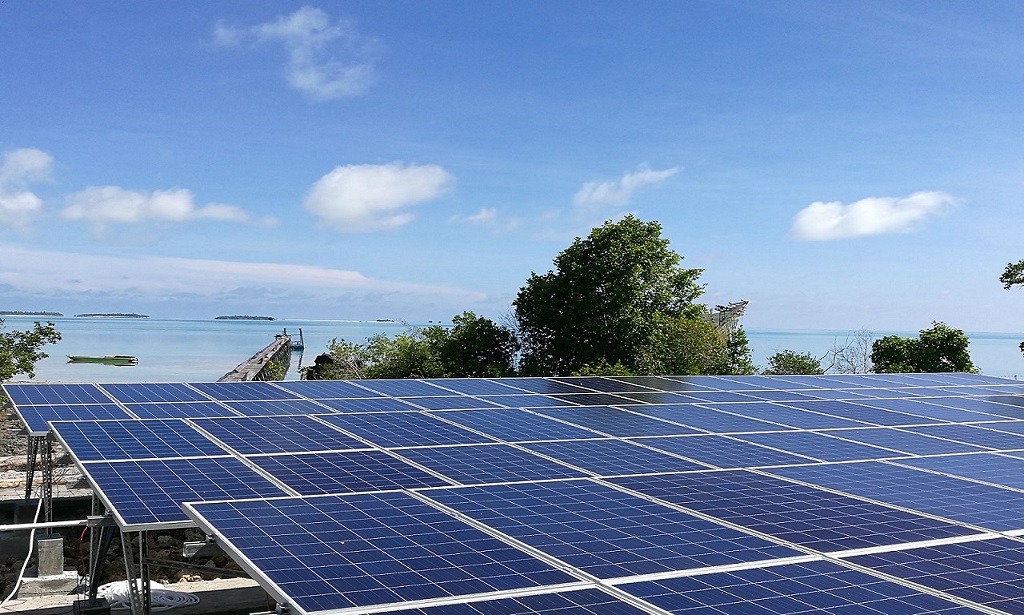

1、 光伏发电系统由太阳能电池板和光伏逆变器组成，通过此方案形成一个以双向变换器为基础的主干网智能微网系统

2、 风力发电系统，储能变流器和用户负载挂接在主干网上，在正常工作状态下柴油机不工作

3、 在日照充足时，光伏系统发电供负载用电；风力发电系统在夜间也可提供持续的电能，这些多余的能量通过微网双端变换器和双向储能变流器为储能电池充电当光伏没有发电时，通过调配储能变流器所接电池里存储的能量供负载使用。

        根据驻岛单位不同的建筑物及用电设施的分布情况，自由灵活组建多个并网发电独立系统，从而实现多个分布式电源及相关负载按照一定的拓扑结构，通过静态开关关联至微电网系统，系统采用全自动化控制，各工作参数及状态可调整，并在多种供电模式之间实现全自动切换。

       该设计集成太阳能光伏发电系统，风能发电系统，蓄电池储能、柴油发电机组多种方式并举，既可孤岛微网运行，也可以脱网独立运行，还可以未来接入大电网

削峰填谷，减少工商业用户容量电价支出，利用分时电价节省电费支出；

调压调频，PCS为核心的电池储能系统能参与电网的一次和二次调频，输出或吸收有功功率稳定电网的频率；

平滑新能源发电系统的输出，新能源发电系统受环境影响大，波动大。容易对电网产生冲击。加入电池储能系统，可是新能源发电系统的输出曲线变为可控的平滑曲线，减少对电网的冲击。同时针对限风限电的区域，可以将限风限电时的多余的能量存储起来，在不限电时段并网，减少资源的浪费；

做后备电源，在电网断电时放电供应负载，维持重要负载的稳定，不断电运行；

组成离网系统，PCS为核心的电池储能离网系统，环保无污染，且基本免于维护，跟传统的柴油发电机离网系统相比极具竞争力；

组成智能微网系统，以PCS电池储能系统为核心的智能微网系统，包含发电单元（光伏，风电等），储能单元（PCS+电池），负载，能量管理，组成了一个本地发电，就地消纳的自发自用的系统。既可以跟电网并联运行，也可以独立运行。具有上述的所有优点。
