风光柴互补发电系统结构如图1所示，包括风能发电系统、光伏发电系统、柴油机后备发电系统、逆变系统、控制系统、蓄电池六大部分，是集风能、太阳能、柴油发电机及蓄电池等多种能源发电技术及系统智能控制技术为一体的复合可再生能源发电系统。

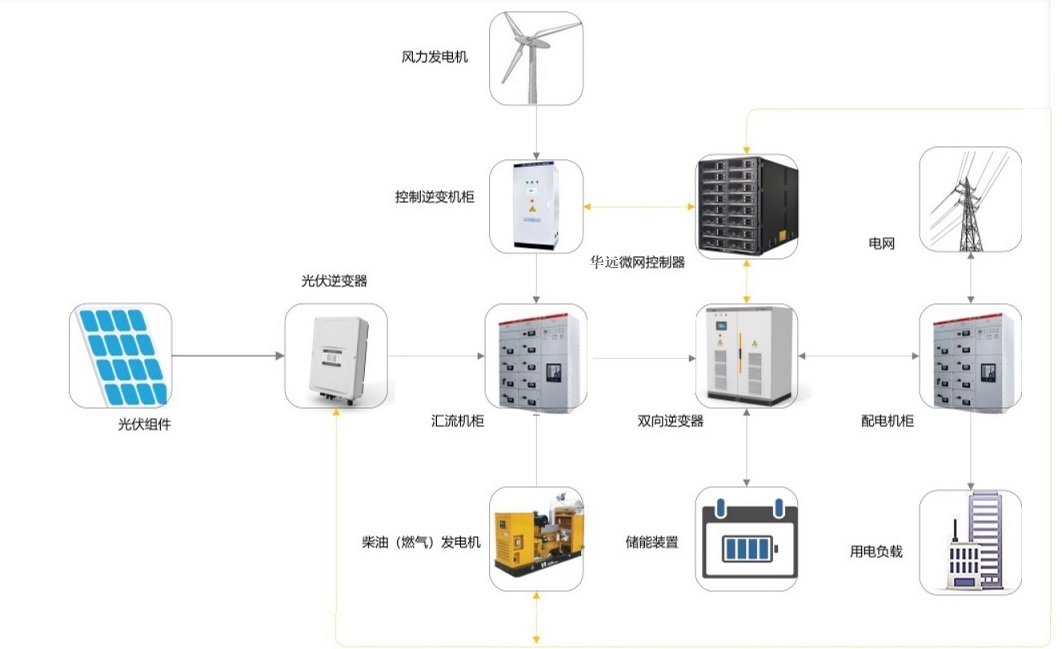

图1 风光柴互补发电系统结构

(1) 风力发电部分是利用风力机将风能转换为机械能，通过风力发电机将机械能转换为电能，再通过控制器对蓄电池充电，经过逆变器对负载供电。

(2) 光伏发电部分利用太阳能电池板的光伏效应将光能转换为电能，然后对蓄电池充电，通过逆变器将直流电转换为交流电对负载进行供电。

(3) 柴油机作为后备辅助发电设备，保证了用电设备工作的连续性，使系统更加稳定、完善。

(4) 逆变系统由几台逆变器组成，把蓄电池中的直流电变成标准的220v交流电，保证交流电负载设备的正常使用。同时还具有自动稳压功能，可改善风      光柴互补发电系统的供电质量。

(5) 控制部分根据日照强度、风力大小及负载的变化，不断对蓄电池组的工作状态进行切换和调节：一方面把调整后的电能直接送往直流或交流负载。     另一方面把多余的电能送往蓄电池组存储。发电量不能满足负载需要时，控制器把蓄电池的电能送往负载，保证了整个系统工作的连续性和稳定         性。

(6) 蓄电池部分由多块蓄电池组成，在系统中同时起到能量调节和平衡负载两大作用。它将风力发电系统和光伏发电系统输出的电能转化为化学能储          存起来，以备供电不足时使用。

印尼风光柴离网案例：
